Es ist Stand der Wissenschaft, dass zum Aufsteigen von Wasser ein Kapillarsystem mit einem Radius der Kapillaren von 0,1 bis 100 Micrometer vorhanden sein muss.

Mit dem 8 mm dicken horizontalen Sägeschnitt ist das wasserleitende Transportsystem zwischen dem Mauerwerk unterhalb und dem Mauerwerk oberhalb der Schnittfuge komplett entfernt. Der sofortige Einbau der kraftschlüssigen Isolierkeile sichert diesen Zustand dauerhaft.

Auch ein bündiger Anschluss bei Eckausbildungen und Wandanschlüssen stellt kein wasserleitendes Transportsystem, sondern eine zusätzliche Drainagemöglichkeit dar.
Die Stöße sind somit, für aufsteigendes Wasser, physikalisch dicht ohne dass die Isolierkeile miteinander verbunden sind.

Haftreibungskräfte an der Keilgleitfläche

Die größte Steigung gilt für die Isolierkeile der 25 cm dicken Wände.
Sie beträgt 1,2°. Die erforderliche Haftreibungszahl an der Gleitfläche beträgt tan 1,2° = 0,02.

Im Saechtling Kunststofftaschenbuch 31. Auflage 2013 ist als typisches Reibungsverhalten für PE-HD ein Reibungszahlbereich von 0,25 bis 0,50 ausgewiesen.

In einer eigenen Versuchsreihe, nach DIN EN ISO 8295, haben wir die Reibungskräfte der Isolierkeile mit einer Federwaage, in zeitlich unterschiedlichen Abständen der Messung nach dem Versuchsaufbau, als Mittelwert über die Beziehung: Reibungszahl = Reibungskraft : Normalkraft (Gewicht), mit 0,26 festgestellt.

Als Selbsthemmungsbedienung gilt: tan Gleitwinkel = Reibungszahl (0,26 = 0,26).
Sie ist bei einem Steigungwinkel von 14,5° erfüllt. D.h. die Auslastung der vorh. Reibungskraft bei 1,2° beträgt lediglich 8,3%.

Die Isolierkeile besitzen ­ fertigungsbedingt ­ eine geriffelte und eine glatte Seite. Durch die theoretische Dreipunktauflagerung gelten für beide Keilseiten die gleichen Haftreibungsbedingungen. Eine Vorgabe zur Einbauart ist somit nicht erforderlich.

Kennwerte der Druckfestigkeit:

Nach dem Sägeschnitt wird die 8 mm dick herausgesägte Lagerfuge gegen die Isolierkeile ausgetauscht.

Die DIN 1053 ­ Mauerwerk aus Mauersteinen ­ fordert eine Mindestdruckfestigkeit bei Güteprüfung für den Mauermörtel:

• Mörtelgruppe II (Kalkzementmörtel) von 2.5 N/mm2
• Mörtelgruppe IIa (Kalkzementmörtel) von 5.0 N/mm2
• Mörtelgruppe III (Zementmörtel) von 10,0 N/mm2
• Mörtelgruppe IIIa (Zementmörtel) von 20,0 N/mm2

Für die Isolierkeile gilt z. Zt. der Prüfbericht der Bundesanstalt für Materialforschung und Prüfung Berlin vom 6.3.2015. Er weist für die Druckprüfung einen Mittelwert bei 4% Stauchung von 24,7 N/mm2 aus.

Die uneingeschränkte Einsatzmöglichkeit der Isolierkeile ist somit für alle Mauerwerksbauten aus Ziegelsteinen gegeben.

Die Herstellung der Isolierkeile erfolgt im Spritzgussverfahren. Das Sortiment umfasst Isolierkeile für: 25, 38 und 50 cm dicke Wände.
Die einheitliche Länge der Isolierkeile für alle Wanddicken beträgt 50 cm.
Die Dicken der Längsseiten betragen einheitlich 6,5 mm an der dicken und 1,5 mm an der dünnen Keilseite.
Damit ergeben zwei Isolierkeile zusammen eine (zweiteilige) 8 mm dicke Kunststoffplatte.

Um eine ökonomisch sinnvolle Losgrösse bei der Herstellung der Isolierkeile zu erreichen, betreiben wir eine Lagerwirtschaft. Die Isolierkeile sind somit, in allen Abmessungen, ständig verfügbar.

Einbaulage

Bei Einbaulagen unterhalb von Erdreich wird eine vertikale Sperrschicht zwingend notwendig, die dann mit einer Dickbeschichtungsmasse ­ ohne Putzüberdeckung ­ an die bitumenresistenten Isolierkeile angeschlossen werden muss.

Es ist zu entscheiden, ob zum Abfließen des Kapillarwassers eine technologische Pause eingelegt wird oder die untere Keillage mit dem Gefälle zur Gebäudeinnenseite verlegt wird.

Arbeitsrichtung

Der Sägefortschritt muss von rechts nach links erfolgen, um die bereits eingebaute 1. Keillage vom Abraum freizuhalten. Nur so kann die 2. Keillage problemlos eingeschlagen werden.

Vorteile der montagefähigen horizontalen Sperrschicht aus Isolierkeilen

• Nach dem Einschlagen der oberen Keillage ist die Schnittfuge kraftschlüssig, über die gesamte Wanddicke, ausgefüllt und lässt keine Setzungen mehr zu. Es verbleiben keine Hohlräume, die noch geschlossen werden müssen.
• Hieraus ergibt sich ein geringer Arbeitsaufwand als Kostenfaktor.

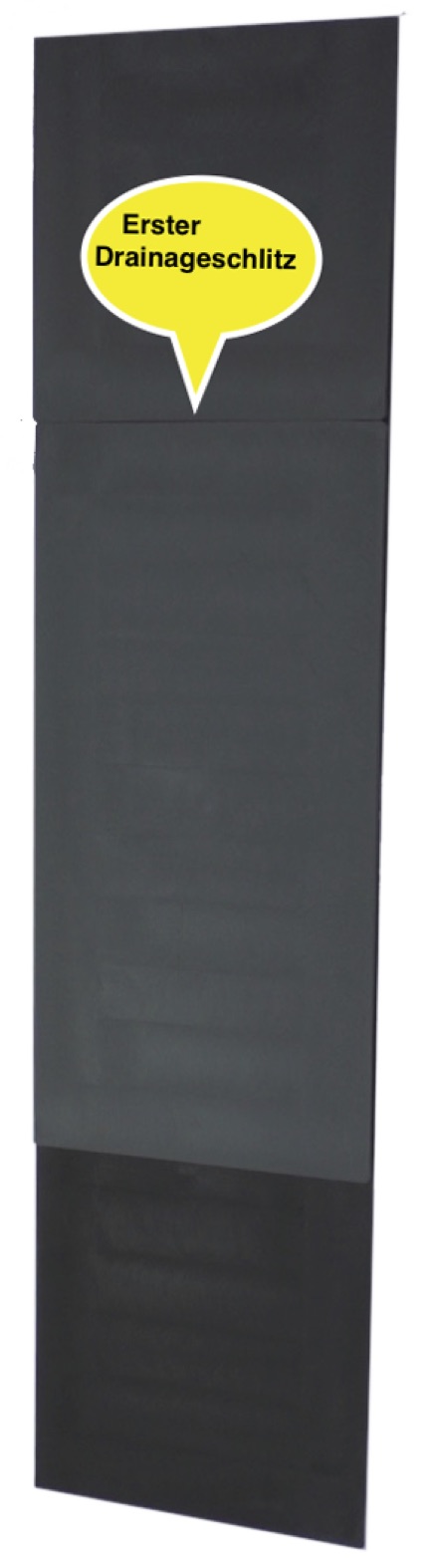

• Durch die Drainageschlitze kann das Kapillarwassser im Mauerwerk oberhalb der Schnittfuge ablaufen. Es muss nur noch die verbleibende diffuse Feuchtigkeit über die Verdunstungsflächen abgeleitet werden.
• Die Stabilität der Isolierkeile sichert einen Montagevorgang ohne Beschädigung der Keile. Die Dichtheit ist somit garantiert.
• Vorhandenes Sichtmauerwerk wird nicht beschädigt.
• Für den Fall, dass die Schnittfuge nach dem Sägeschnitt grösser als 8 mm ausfällt, können Folien unterschiedlicher Dicken und Abmessungen, zum Ausgleich unter die untere Keillage eingelegt werden, so dass beim Einschlagen der oberen Keillage der Kraftschluss wieder vollflächig hergestellt ist.
• Bei kurzen Wandabschnitten (Pfeilern) wird der Mauerschnitt mittig, also im Kernbereich ausgeführt und durch den Einbau der Isolierkeile die Kraftübertragung durchgängig gesichert. Die Randbereiche werden anschliessend durchgeführt.
• Hinweis zur Gebäudestatik:
  Der Lastverteilungswinkel im Mauerwerk beträgt 60°. Er bestimmt bis zu welcher Länge die 8 mm dicke Schnittfuge aufgesägt werden kann, ohne dass die vorhandene vertikale Bauwerkslast die Schnittfuge wieder schließt.

  Zum Einbau der 50 cm langen Isolierkeile ist nur eine Regelschnittlänge von 75 cm erforderlich. Danach kann die Schnittfuge, durch den Einbau der Isolierkeile, wieder geschlossen werden. Beim weiteren Sägefortschritt verlagert sich gleichzeitig die Lastenverteilung auf die bereits eingebaute Sperrschicht.
  Am Ende der Bauarbeiten liegen alle Gebäudelasten, oberhalb der Schnittfuge, auf der neuen Sperrschicht. Spätere Setzungen sind somit ausgeschlossen.
